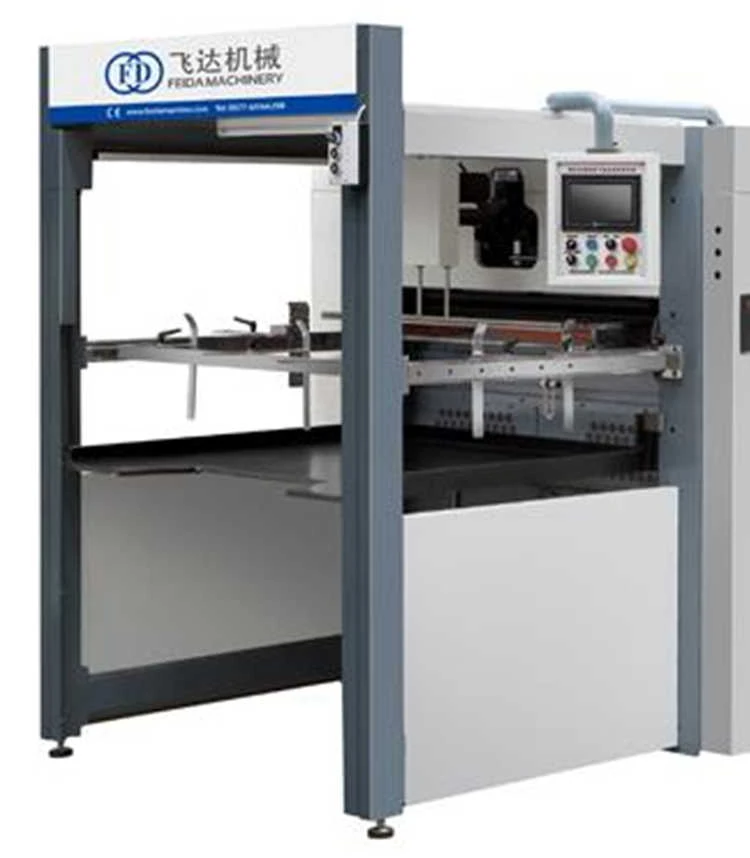

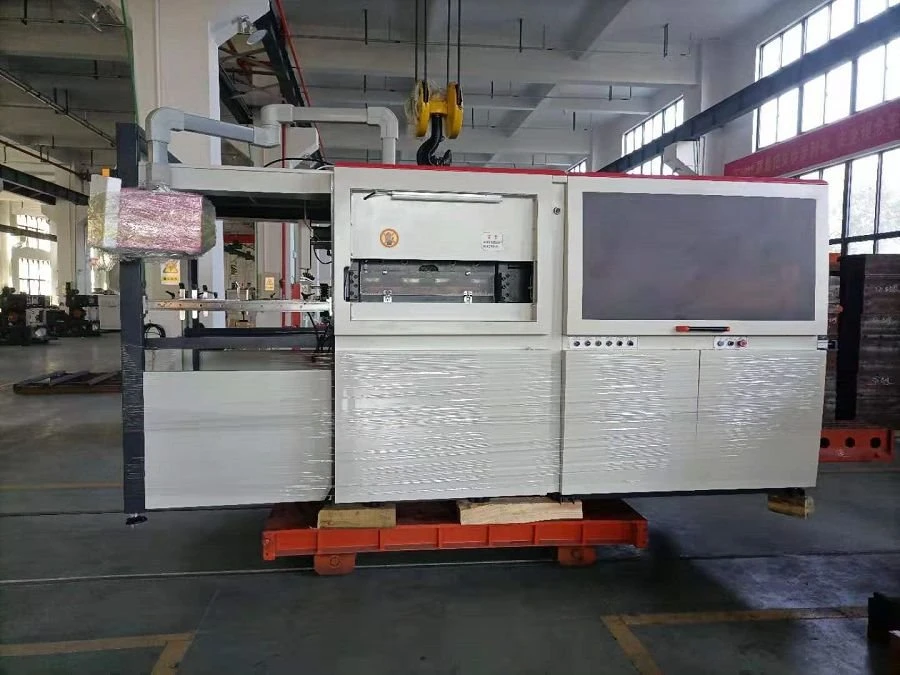

Giới thiệu

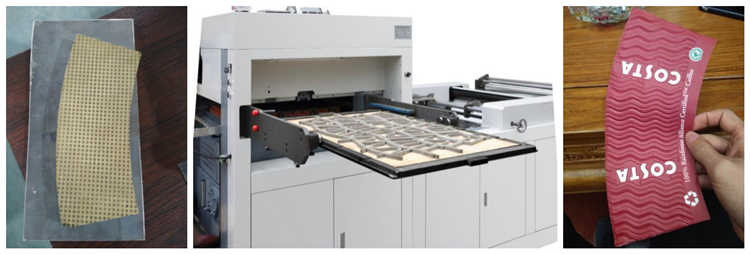

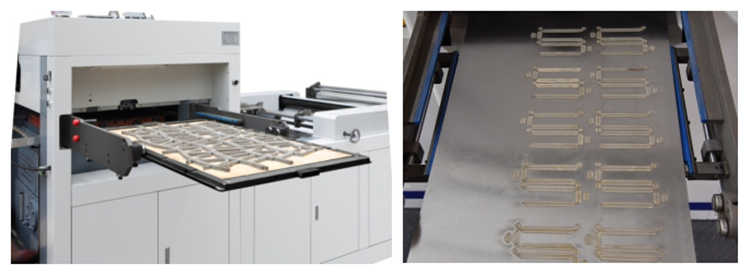

Máy cắt theo đường thụt có thể được sử dụng để sản xuất bao bì sản phẩm như thùng carton, hộp snack, hộp sữa vì nó có thể cắt tất cả các loại sản phẩm giấy và cũng có thể tạo ra các đường thụt trên giấy. Nó sử dụng hệ thống bôi trơn cưỡng bức để đảm bảo cung cấp dầu truyền động chính thường xuyên, do đó giảm ma sát và kéo dài tuổi thọ của máy. Đồng thời, sản phẩm có thể tự động bóc giấy vụn, giúp nâng cao hiệu quả sản xuất. Thành phẩm sẽ tự động được hạ xuống nhờ tác động của công tắc cảm ứng rắn, do đó không cần phải lấy giấy thủ công trong toàn bộ quá trình cắt bế. Sản phẩm này là sự lựa chọn ưu tiên cho các nhà cung cấp muốn tăng sản lượng và giảm chi phí.
Đặc trưng
1. Máy cắt đường thụt đầu dòng có thể đạt được đường cắt chính xác khi chạy ở tốc độ cao và đồng thời sẽ không tạo ra tiếng ồn lớn. Nó rất thân thiện với môi trường hoạt động.
2. Sản phẩm của chúng tôi được trang bị bộ lọc nên có thể kiểm soát được chất lượng dầu bôi trơn.
3. Hệ thống an toàn có thể báo động và dừng hoạt động của máy khi hết nguyên liệu, đồng thời có thể tắt máy khi máy bị quá tải để nâng cao độ an toàn.

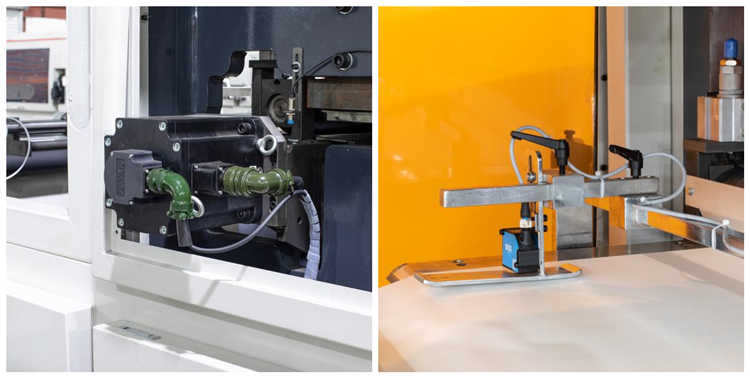

4. Người vận hành có thể kiểm soát chính xác vị trí cắt bế và kích thước sản phẩm thông qua hệ thống quang điện và hệ thống điều khiển máy tính.
Thông số kỹ thuật
Người mẫu | FD-1200X640 |
Khu vực cắt tối đa | 1170mmx600mm |
cắt chính xác | ±0.15mm |
Trọng lượng gram giấy | 120-600g/㎡ |
Khả năng sản xuất | 160-200lần/phút |
Yêu cầu áp suất không khí | 0.5Mpa |
Tiêu thụ áp suất không khí | 0.25m³/phút |
Áp suất cắt tối đa | 300T |
Cân nặng | 11T |
Đường kính con lăn tối đa | 1600mm |
Tổng công suất | 12KW |
Kích thước | 6500x2800x2000 |
Nhận xét:
1. Thời hạn giá: FOB cảng ningbo / shanghai, Trung Quốc
2) Thời hạn thanh toán: TT (tiền đặt cọc 30%, số dư 70% trước khi giao hàng).
3) Thời gian giao hàng: 90 ngày làm việc sau khi nhận tiền đặt cọc
4) Dịch vụ sau bán hàng:
1. Bảo hành phụ tùng trong một năm kể từ ngày lắp đặt.
2. Gửi kỹ thuật viên để cài đặt và đào tạo. Người mua chịu chi phí (vé khứ hồi, ăn ở, và trợ cấp 100USD mỗi ngày).
5) Giấy chứng nhận: CE, ISO

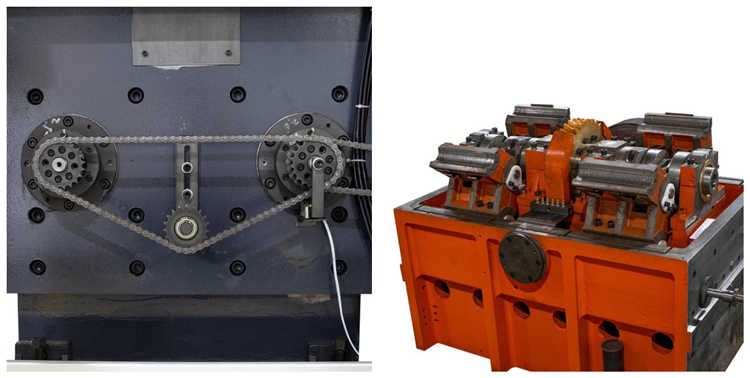

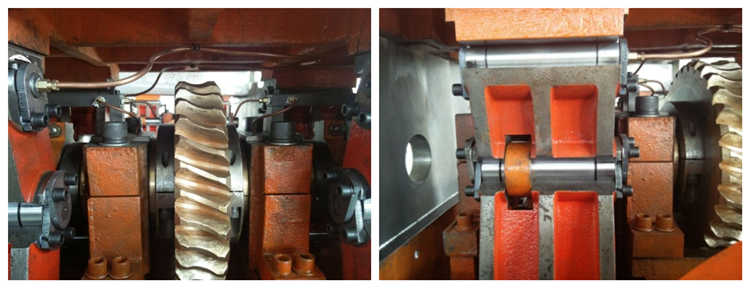

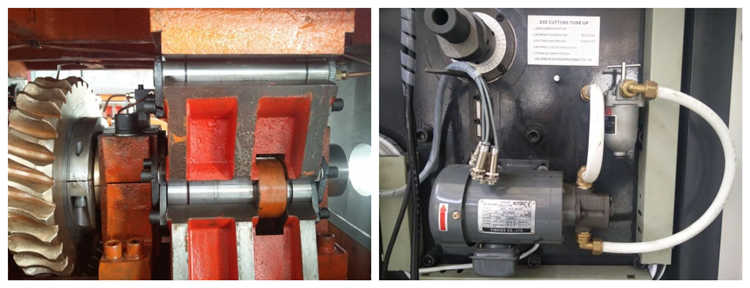

bôi trơn cation

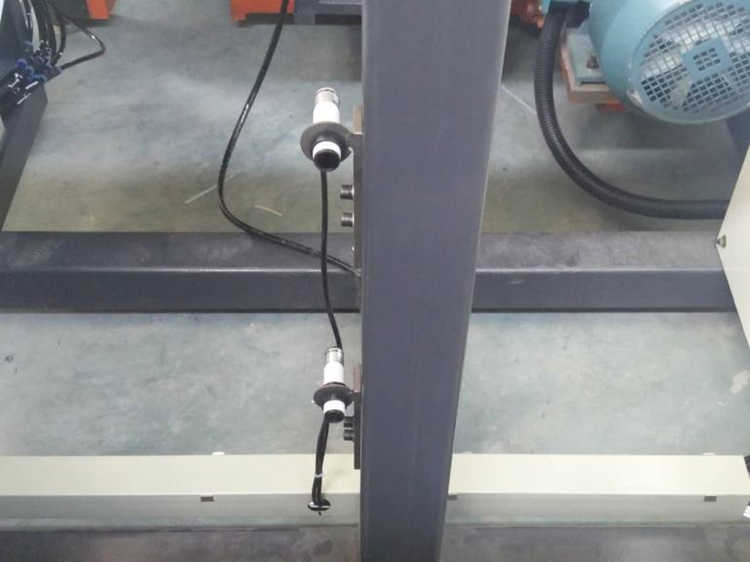

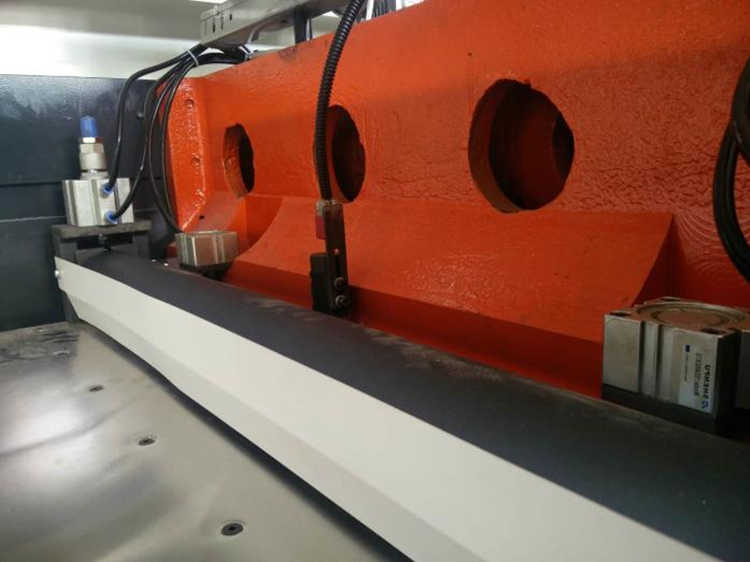

Báo động giấy bị chặn: hệ thống báo động làm cho máy dừng lại khi giấy nạp bị chặn.

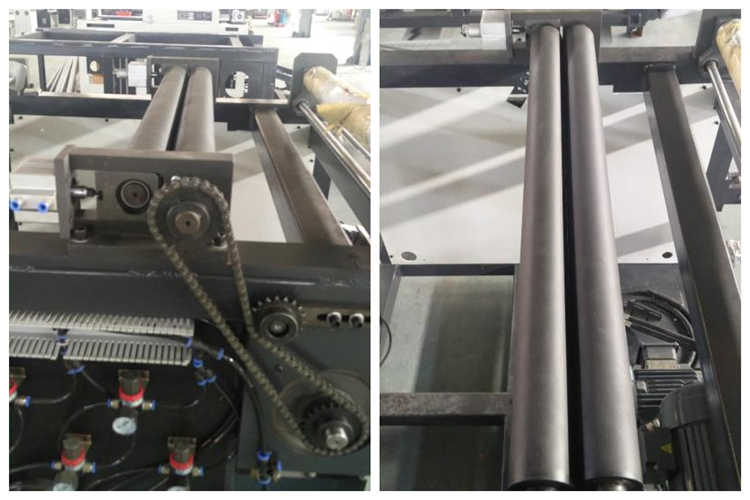

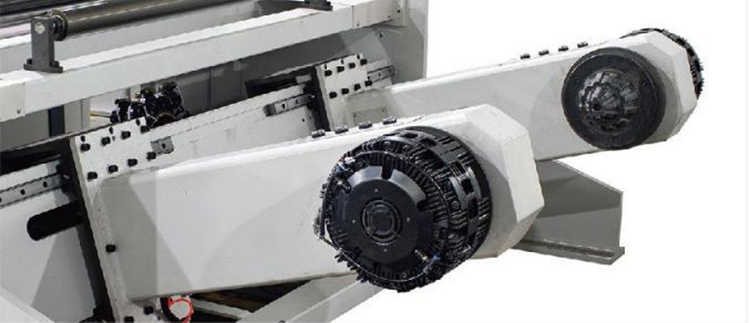

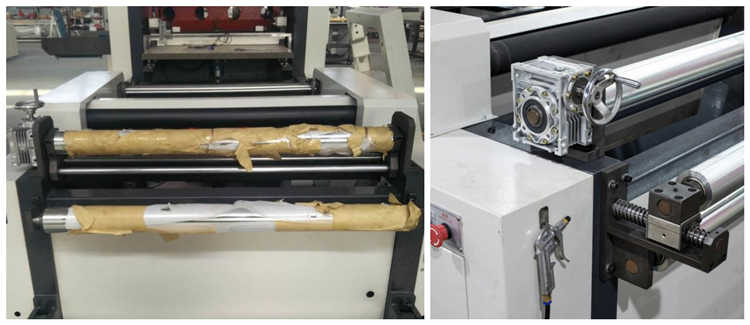

Bộ phận cấp liệu: Bộ phận cấp liệu: Thông qua trục khí nén và thủy lực, nó có thể hỗ trợ 3'', 6'', 12''. Đường kính giấy cuộn tối đa 1,6m.

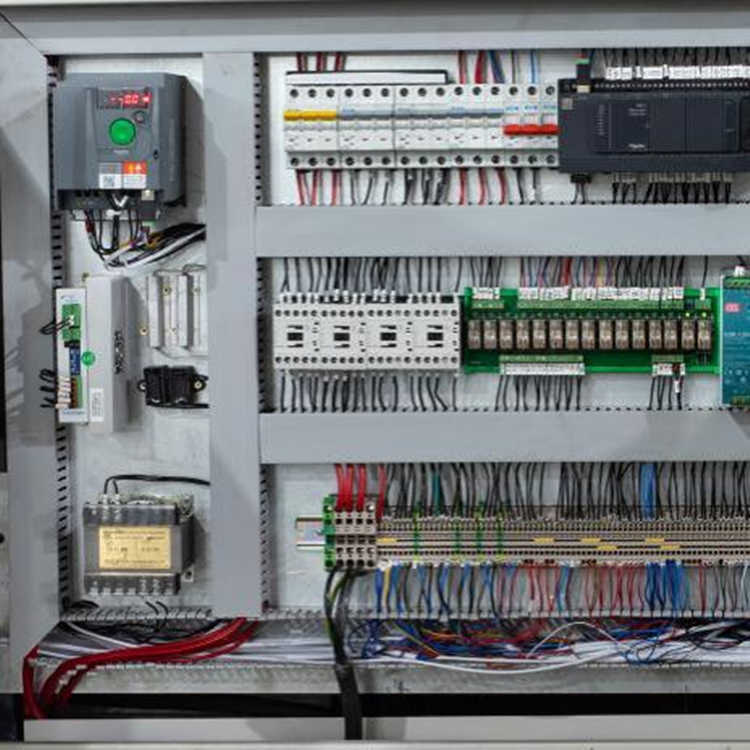

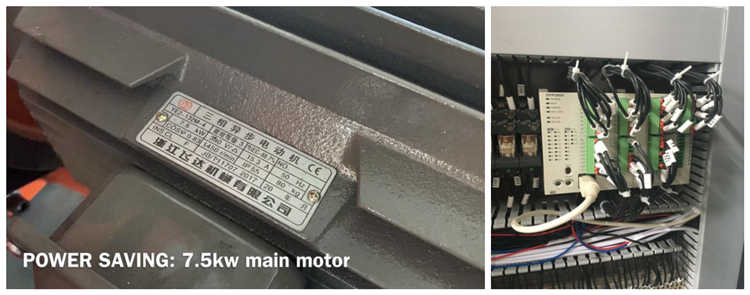

Cấu hình điện
| động cơ bước | Schneider |
Động cơ điều chỉnh áp suất | Đài Loan |
trình điều khiển servo | Schneider |
cảm biến màu | Đau ốm |
plc | Schneider |
bộ chuyển đổi tần số | Schneider |
Tất cả các bộ phận điện khác | Schneider |
công tắc quang điện | nước đọng |
xi lanh khí chính | AirTAC |
Van điện từ và các bộ phận khác | AirTAC |
ly hợp khí nén | Trung Quốc |
vòng bi chính | nước Đức |
Quy trình vận hành an toàn
1. Việc bố trí thiết bị nhà xưởng bằng Máy cắt đường thụt phải hợp lý, mặt đường phải bằng phẳng và lối đi phải thông thoáng.
2. Hướng lắp đặt phải có lợi cho hoạt động an toàn, với người vận hành quay mặt vào tường và khoảng cách thực tối thiểu với các tòa nhà và cơ sở xung quanh không được nhỏ hơn 0.8m.
3. Vị trí của máy phải đáp ứng các điều kiện về địa điểm cho các hoạt động nâng và bảo trì thẳng đứng.
4. Vỏ kim loại của động cơ và hộp điều khiển điện của máy phải có bảo vệ tiếp đất hoặc không tốt.
5. Các dây tiếp xúc phải được bảo vệ bằng ống bọc bảo vệ và các dây có điện áp khác nhau nên sử dụng ống bọc riêng.
6. Đơn vị sử dụng lập hồ sơ kỹ thuật an toàn cho máy và ghi chép tình hình sản xuất an toàn.
7. Người vận hành nên tiến hành giáo dục an toàn và huấn luyện kỹ thuật nghiệp vụ.
8. Nghiêm cấm công nhân vận hành ca liên tục, khi cần cộng điểm cho một máy không được ít hơn 2 người.
9. Người vận hành phải mặc áo liền quần bó sát tay và sử dụng bao ngón tay bằng cao su đặc biệt.
10. Chiều cao thao tác phải sao cho người vận hành không nhón chân hoặc khom người khi đứng và làm việc.
11. Máy này phải được trang bị thiết bị bảo vệ kiểu tay hoặc thiết bị bảo vệ thanh ép trên khung áp suất.
12. Các thiết bị bảo vệ cơ, điện và ly hợp phải được kiểm tra đặc biệt ít nhất hai ngày làm việc một lần. Có ba loại kiểm tra: ngoại hình, nội thất và hoạt động.
13. Nắp bảo vệ tạm thời bị mở do kiểm tra phải được khôi phục và siết chặt kịp thời trước khi có thể vận hành sau khi hoàn thành từng công việc kiểm tra.
14. Trước khi đưa vào vận hành, thiết bị bảo vệ phải được bộ phận quản lý thiết bị và bộ phận kỹ thuật an toàn nghiệm thu theo quy định của tiêu chuẩn này. Sau khi vượt qua sự chấp nhận, thử nghiệm có thể được thực hiện.
15. Trước khi vận hành máy, người vận hành phải kiểm tra các thiết bị và cơ cấu an toàn không tải. Sản xuất chỉ có thể được thực hiện sau khi hoạt động của từng bộ phận là bình thường.
16. Khi thấy các thiết bị bảo vệ và các bộ phận chính khác trong quá trình vận hành có tình trạng bất thường gây nguy hiểm đến an toàn cá nhân thì phải dừng lại và báo cáo lãnh đạo. Không ai được phép sản xuất cho đến khi lỗi được loại bỏ.
17. Nghiêm cấm việc giành giật trong quá trình hoạt động. Không được phép nạp lại hoặc lấy giấy từ cả hai mặt của thiết bị.
18. Nhân viên sửa chữa, bảo trì và kiểm tra máy cắt đường thụt phải làm quen với thiết bị và tiêu chuẩn này và tuân thủ các yêu cầu của tiêu chuẩn này.
